jueves, 3 de noviembre de 2011

Colección de Gifs animados para Neumática e Hidráulica

Esta entrada pretende ser un mini-repositorio con imágenes animadas, de algunos circuitos típicos, neumáticos o hidráulicos. Para que las animaciones gif se observen plenamente, se han presentado a su tamaño original, aunque el tamaño pueda descuadrar del diseño del blog.

Quien se ha puesto a enseñar o aprender, este tipo de circuitos, seguro que aprecian en mayor medida este tipo de animaciones.


Todas las imágenes han sido realizadas por mi ayudado de diferentes programas de simulación, y con licencia Creative Commons BY-NC-SA 3.0  o superior,excepto la última que además  lo indico al pié de la foto y no he podido encontrar su autor.


Simulador Cnice
1.- Como inicio os dejo la web, del ITE - Cnice (Insituto de tecnologías educativas), tenemos a nuestra disposición un sencillo simulador neumático. En este simulador podremos probar los primeros circuitos que vayamos diseñando. Aquí os dejamos una práctica resuelta de control de un CDE, que tu mismo puedes probar



Control de un CDE

2.- Control de un cilindro simple efecto (CDE), con una Válvula V3,2

Control CSE




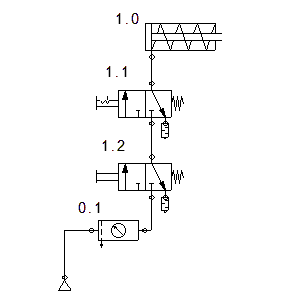

3.- Control de un CSE, mediante dos V3,2 simultánemente (símil a controlar el CDE con una puerta AND, válvula de simultaneidad).
Control de un CSE, mediante dos V3,2

4.- Control de un CDE, mediante dos V5,3 con sistemas de regulación de velocidad.

Control CDE, mediante una V5,3

 5.- Sistema automático de control, de dos CDE. Los sensores son finales de carrera


Control automático de dos CDE.


 6.- sistema de control automático de un CDE, con curva del tiempo y leyenda de componentes.




Control automático de un CDE

7.- Sistema de control automático de dos CDE, con curva del tiempo y leyenda de componentes.



Control automátido de dos CDE

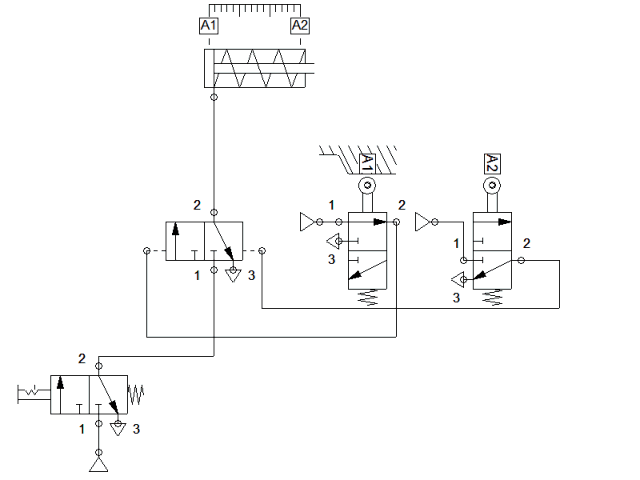

8.- Control automático de un cilindro simple efecto.
Control automático CSE


9.- Esta imagen simula una posible apliacción real, una  empaquetadora y su  proceso final de  producción, en el cual se almacena el producto elaborado. Basado en el uso de dos cilindros  como actuadores.
Autor  de la imagen desconocido, licencia desconocida

Saludos y buena suerte
